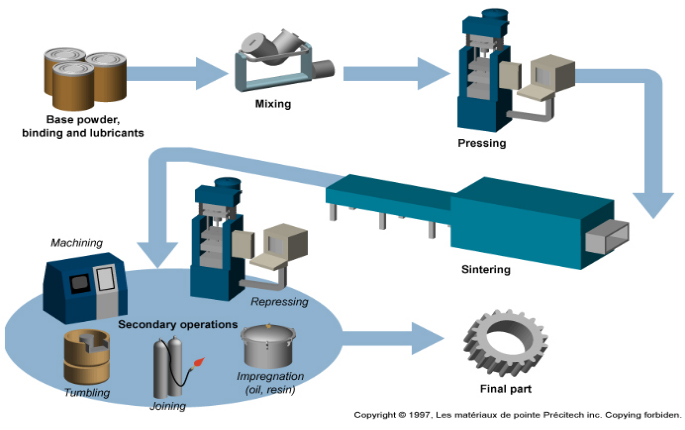

一、粉末的制造方法：
1、气喷雾法：常用于制造铝粉、合金粉等易氧化之粉末，由于采用惰性气体，所制造的粉末之纯度高、外观为球形且堆积度高。
2、水喷雾法：
水喷雾法所制得粉末之形状较不规则，其缺点为其含氧量稍高。但其生产成本低。
3、还原法：
此法最普遍之金属粉末为铁粉，此种铁粉是将氧化铁FeO以氢气还原而得。由于氧化铁粉之密度较低且体积大，被还原后又会留下孔洞，所以其外形不规则且內部有孔洞，俗称海绵铁粉。
4、离心法：
利用水或气体之动量将金属熔液喷成粉末以外，亦可利用离心力原理将金属熔液滴滴甩出。此法所制得的粉末虽然成本较高，但污染少、适合制作活性金属，如钛等。
5、机械合金法：
对于有些质脆的金属若撞击可使之粉碎，所以只要经过连续撞击后即可得到较细且合乎规格的粉末。
6、电解法：
最常见的是电解铜及电解铁粉。其纯度高、压缩性好、生胚强度好。其形状为树枝状。但制造成本太高。
7、化学分解法：
最常见的粉末为羫基铁粉和羫基镍粉。其粉末外形有球形、针形、链状等。球形铁粉一般使用于MIM、软磁材料、微波吸收材料等。
二、粉末的特性和分析：
1、粒度分析：以筛分法说明：
A、简单记忆法：网目数*微米数=15000
B、传统粉末冶金所使用之粉大多以：
网目：50、 60、 70 、80、 100、120、140、170、200、230、270、325、400目
微米：300、250、212、180、150、125、106、 90、 75、 63、 53、 45、38μm
C、-230、+270代表粉末粒径小于230目大于270目。
D、400目代表的意思是每一英吋长度上有400个孔、孔径为38微米
2、典型地粉末粒子外形：
A：单面的空间：
针状的 |  | 不规则棒状 |  |
B：双度的空间：
树枝状 |  | 薄片状 |  |
C：三度的空间：
球面的雾化 |  | 不规则棒状雾化 |  |
不规则雾化 |  | 多孔性 |  |
有尖角机械的羫基气氧 铁 Cabonyl 镍 |  |
